弱电预埋基础：

布线系统中除了线缆外，槽管是一个重要的组成部分，可以说：金属槽、P V C槽、金属管、 P V C管是综合布线系统的基础性材料。在综合布线系统中主要使用线槽有以下几种情况：
1) 金属槽和附件；
2) 金属管和附件；
3) PVC塑料槽和附件；
4) PVC塑料管和附件。
现叙述如下。
1. 金属槽和塑料槽

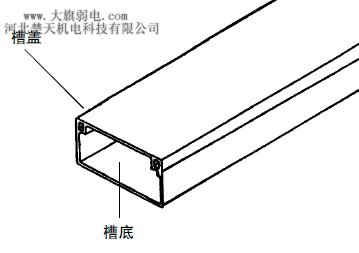

金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外型如图1所示。

图1 槽的外形
在综合布线系统中一般使用的金属槽 的规格有： 5 0×1 0 0 m m、1 0 0×1 0 0 m m、 1 0 0×2 0 0 m m、1 0 0×3 0 0 m m、2 0 0×4 0 0 m m 等多种规格。
塑料槽的外状与图1类似，但它的品种规格更多，从型号上讲有： P V C - 2 0系列、 P V C - 2 5系列、P V C - 2 5 F系列、P V C - 3 0系列、 P V C - 4 0系列、P V C - 4 0 Q系列等。从规格上讲有：2 0×1 2、2 5×1 2 . 5、2 5×2 5、3 0×1 5、 4 0×2 0等。

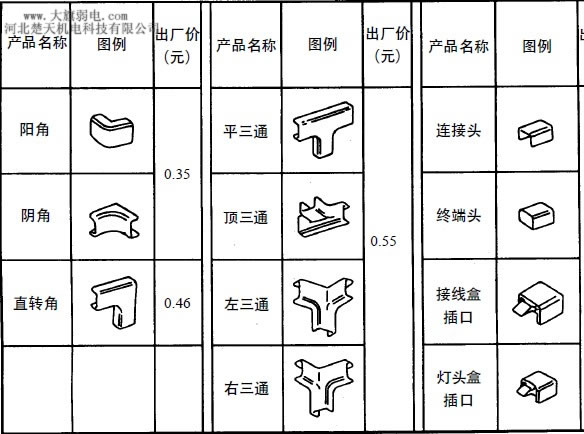

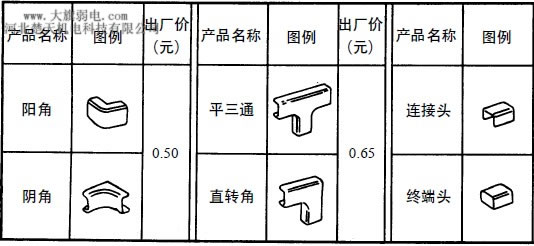

与P V C槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。外型如图2
PVC-40Q塑料线槽明敷设安装配套附件（白色）

图2 槽配套附件

2.金属管和塑料管
金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径m m为单位：工程施工
中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。
在金属管内穿线比线槽布线难度更大一些，在选择金属管时要注意管径选择大一点，一般管内填充物占3 0％左右，以便于穿线。金属管还有一种是软管(俗称蛀皮管)，供弯曲的地方使用。
塑料管产品分为2大类：即P E阻燃导管和P V E阻能导管。
P E阻燃导管是一种塑制半硬导管，按外径有D 1 6、D 2 0、D 2 5、D32 4种规格。外观为白色，
具有强度高、耐腐蚀、挠性好、内壁光滑等优点，明、暗装穿线兼用，它还以盘为单位，每盘重为2 5公斤。
P V C阻燃导管是以聚氯乙稀树脂为主要原料，加入适量的助剂，经加工设备挤压成型的刚性导管，小管径P V C阻燃导管可在常温下进行弯曲。便于用户使用，按外径有： D16、D20、D25、D32、D40、D45、D63、D25、D110等规格。
与PVC管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。

3.桥架
桥架是布线行业的一个术语，是建筑物内布线不可缺少的一个部分。桥架分为普通型桥架、重型桥架、槽式桥架。在普通桥架中还可分为普通型桥架，直边普通型桥架。
在普通桥架中，有以下主要配件供组合：
梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
在直通普通型桥架中有以下主要配件供组合：
梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。
重型桥架，槽式桥架在网络布线中很少使用，故不再叙述。

4.槽、管的线缆敷设
槽的线缆敷设一般有4种方法。
1. 采用电缆桥架或线槽和预埋纲管结合的方式
1) 电缆桥架宜高出地面2.2 m以上，桥架顶部距顶棚或其他障碍物不应小于0.3 m，桥架宽度不宜小于0.1 m，桥架内横断面的填充率不应超过50％。
2) 在电缆桥架内缆线垂直敷设时，在缆线的上端应每间隔1.5 m左右固定在桥架的支架上；水平敷设时，在缆线的首、尾、拐弯处每间隔2～3 m处进行固定。
3) 电缆线槽宜高出地面2.2 m。在吊顶内设置时，槽盖开启面应保持80 mm的垂直净空，线槽截面利用率不应超过50％。
4) 水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不
应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。垂直线槽布放缆线应每间隔1.5 m固定在缆线支架上。
5) 在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。绑扎间距不宜大于1.5 m，扣间距应均匀，松紧适度。

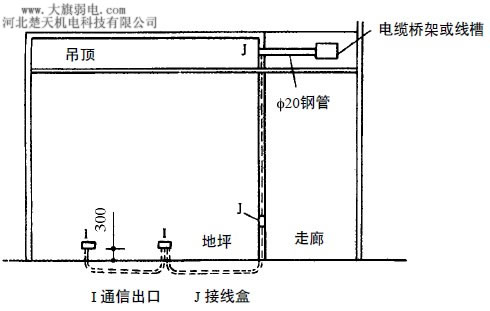

预埋钢管如图4所示，它结合布放线槽的位置进行。

图4电缆桥架或线槽和预埋钢管结合进行的方式
设置缆线桥架和缆线槽支撑
保护要求：
1) 桥架水平敷设时，支撑间
距一般为1～1.5 m，垂直敷设时固定在建筑物体上的间距宜小于1.5 m。
2) 金属线槽敷设时，在下列情况下设置支架或吊架：线槽接头处；间距1～1.5 m；离开线槽两端口0.5 m处；拐弯转角处。
3) 塑料线槽槽底固定点间距一般为0.8～1m。
2. 预埋金属线槽支撑保护方式
1) 在建筑物中预埋线槽可视不同尺寸，按一层或两层设置，应至少预埋两根以上，线槽截面高度不宜超过25mm。
2) 线槽直埋长度超过6m或在线槽路由交叉、转变时宜设置拉线盒，以便于布放缆线和维修。
3) 拉线盒盖应能开启，并与地面齐平，盒盖处应采取防水措施。
4) 线槽宜采用金属管引入分线盒内。

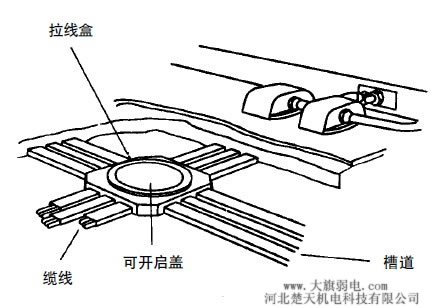

5) 预埋金属线槽方式如图5所示。

图5预埋金属线槽方式示意图
3. 预埋暗管支撑保护方式
1) 暗管宜采用金属管，预埋在墙体中间的暗管内径不宜超过50mm；楼板中的暗管内径宜为15～25mm。在直线布管30m处应设置暗箱等装置。
2) 暗管的转弯角度应大于90℃，在路径上每根暗管的转弯点不得多于两个，并不应有S弯出现。在弯曲布管时，在每间隔15m处应设置暗线箱等装置。
3) 暗管转变的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

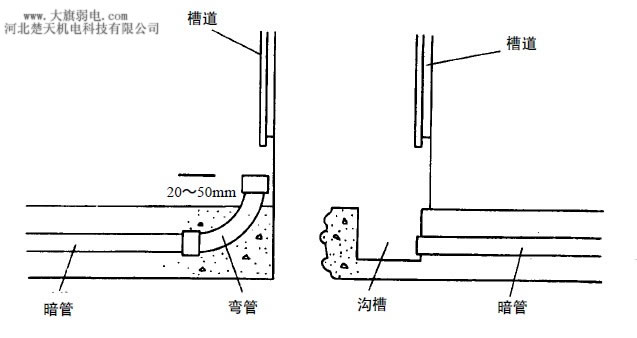

4) 暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25～50mm。管口伸出部位要求如图6所示。

图6暗管出口部位安装示意图
4. 格形线槽和沟槽结合的保护方式
1) 沟槽和格形线槽必须勾通。
2) 沟槽盖板可开启，并与地面齐平，盖板和插座出口处应采取防水措施。
3) 沟槽的宽度宜小于600mm。

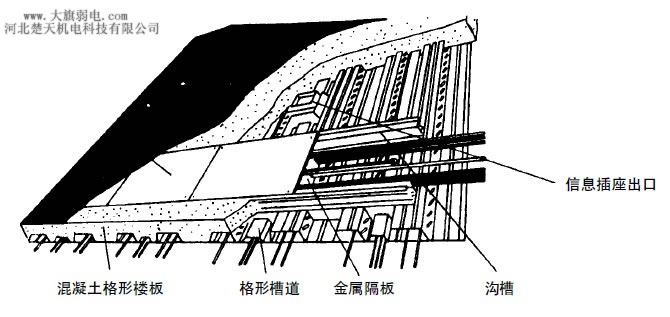

4) 格形线槽与沟槽的构成如图7所示。

图7格形线槽与沟槽构成示意图
5) 铺设活动地板敷设缆线时，活动地板内净空不应小于150mm，活动地板内如果作为通风系统的风道使用时，地板内净高不应小于300mm。

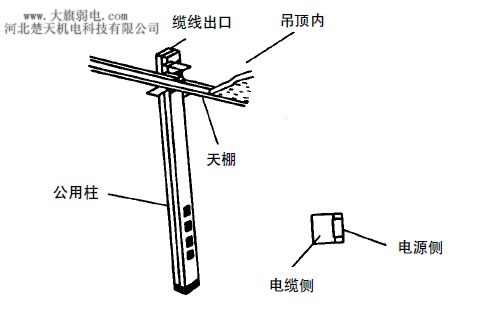

6) 采用公用立柱作为吊顶支撑时，可在立柱中布放缆线，立柱支撑点宜避开沟槽和线槽位
置，支撑应牢固。公用立柱布线方式如图8所示。

图8公用立柱布线缆线方式示意图
7) 不同种类的缆线布线在金属槽内时，应同槽分隔(用金属板隔开)布放。金属线槽接地应符合设计要求。
干线子系统缆线敷设支撑保护应符合下列要求：
? 缆线不得布放在电梯或管道竖井中。
? 干线通道间应沟通。
? 竖井中缆线穿过每层楼板孔洞宜为矩形或圆形。矩形孔洞尺寸不宜小于300×100mm；
圆形孔洞处应至少安装三根圆形钢管，管径不宜小于100mm。
8) 在工作区的信息点位置和缆线敷设方式未定的情况下，或在工作区采用地毯下布放缆线时，在工作区宜设置交接箱，每个交接箱的服务面积约为80cm2。
