大旗弱电符号2021版本(已保持更新十五年)》 《智能化CAD弱电符号版本》弱电图纸符号解释 弱电符号含义 弱电符号图例 弱电图纸符号大全 弱电符号标示 大旗弱电符号 智能化图纸符号 弱电系统CAD符号 弱电CAD符号标示 智能化CAD符号 CAD弱电图纸符号 来源:www.大旗弱电.com

原文地址:

http://www.daqiruodian.com/fuhao.html 快捷键Ctrl+F 查找相应符号-准确权威)

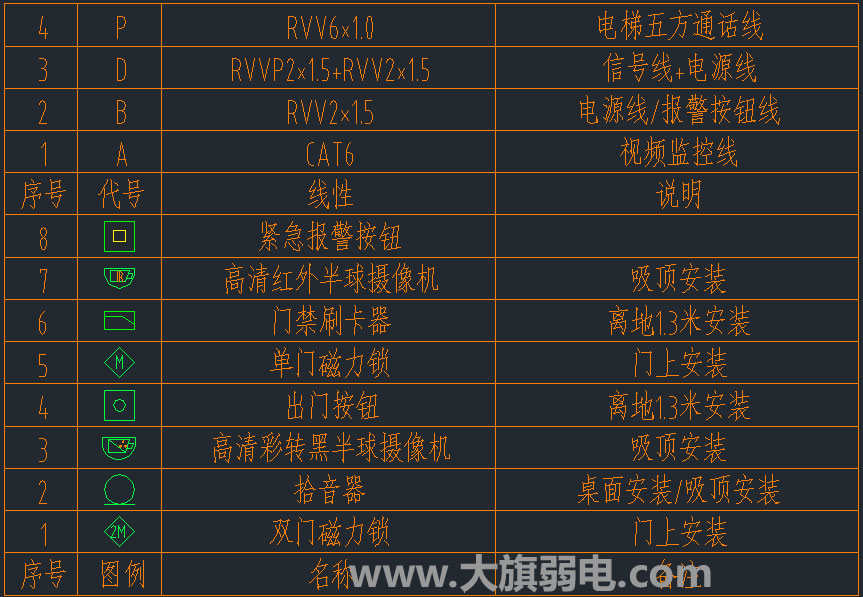

2-C+D-JDG25-WC/SEC(余同)----两根CAT5E超五类网线+两根CAT6六类网线-穿JDG镀锌管WC暗敷墙内或者SEC吊顶内敷设

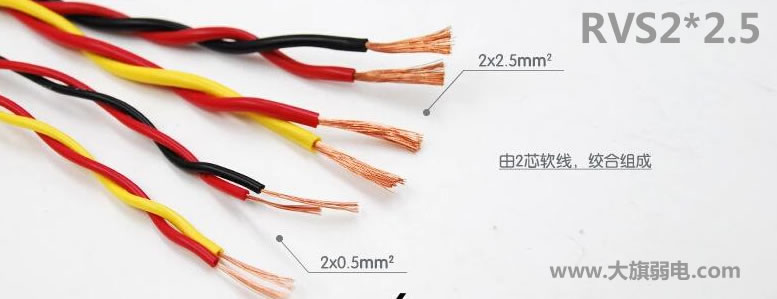

RVS2*2.5-JDG25-WC/SCE ------ 广播线缆麻花线2*2.5平方紧压式镀锌管吊顶内敷设
A-JDG25-WC/SCE(余同) --------A=UTP-cat5E ---超五类网线JDG镀锌管墙内敷设或者吊顶内敷设

UTP-cat6+HPV-2*2*0.5-SC20
设计解释:六类非屏蔽网线和电话线穿焊接钢管敷设,HPV2*2*0.5两根两芯0.5平方毫米的电话线,焊接钢管直径20MM。设计错误,可使用CT20,镀锌线管替换SC的焊接钢管

WE:沿墙面敷设;/WC:暗敷设在墙内 SCE:吊顶内敷设,要穿金属管

JDG-紧定式薄壁镀锌钢管

KBG扣压式薄壁镀锌钢管

SEC-吊顶内敷设

Cat5E-------超五类网线SC代表焊接钢管陈旧设计不宜施工(可否定并深化设计) 合理设计应为PVC阻燃线管,不伤线,物美价廉, SC可也更换符号为JDG25-WC或者KBG25
SYV75-5-1-----(已淘汰)
全称实心聚乙烯绝缘射频同轴电缆-2012年以前的监控线缆,已经淘汰,现在监控主流全部都是TCP网络格式,安装维护方便,图像清晰丢包少,若智能化弱电图纸出现SYV-5-5-1或者SYV75-5-3-1都标示这个图纸需要进行深化设计并且需考虑否定原有设计院设计。
----一般情况弱电全部图纸都要进行深化设计,弱电智能化公司属于市场前沿单位其设计理念往往优于守旧的设计院设计思路,因涉及到施工和最新的产品性能以及对智能化的理解。


SYWV-75-7是指聚乙烯物理发泡绝缘的同轴电缆,国标代号是射频电缆,主要用于有线电视信号和vcd和录像机的射频信号传输,SYWV 的屏蔽性能没有SYV 的好,SYV 用抗氧化铜做屏蔽网、SYWV 用镀锡铜做屏蔽网、编织网一般为铝镁合金丝,也有铜网,一般为64编和96编,也有120编,大都用于有线电视信号远距离传输,-7 传输距离标称700米,图纸中在用。

若有消防线缆和需要屏蔽线缆可使用JDG或者KBG以解决网线电磁干扰普通办公楼或者家庭布线CAT5E百兆网线即可因为大部分电脑也只有白兆网卡或者CAT6千兆网线 适合高档办公楼

CAT5E超五类网线----通常采用24AWG线规(AW-G美国线规American wire gauge)(铜芯直径大约:0.51mm0.816平方毫米百兆网线理论100米实际国标可达130米左右,速率15M每秒,可接POE设备.,300万像素监控POE摄像机一般也就3M每秒,普通PC下电影4M每秒足够。

CAT6六类网线-----通常采用23AWG线规(铜芯直径大约:0.57mm)属于千兆网线可接POE摄像机,实际可达到175米,常规布线135米以内摄像机图像完整度70%,为主流千兆线缆。 --------

弱电CAD设计良心建议:2018年至2028年这十年内 超五类线缆用于百兆网络普通办公家庭网络 六类网线用于高档写字楼等高速千兆网 超7类8类网线用在银行监狱等需要加密的特殊网络内,超六类是FTPCAT6 六类屏蔽网线。 网线的尽头是光纤 是网线永远无法比拟的, 无论是加密还是抗干扰,一般监控设计百米以内用CAT5超五类,130米以内用CAT6 六类网线,干线也用六类网线,在升级就是4芯多模光纤.,普通办公楼安防系统监控内一般选择POE方式,网线带电源带传输,六类网线首选,PC办公也是六类,千兆网卡PC和千兆交换机才能发挥千兆网络的作用,普通千兆网络环境最大传输速度42M/每秒,超五类网线最大传输速度15M每秒,五类线一般用于电话线,实验室的千兆你永远无法看到,建议工程商用国标纯铜网线,铜包铝等非标网线会严重影响传输质量,而市面上85%都是假线,也就是铜包铝或者绕径不够的网线。


UTP-非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)两种类型(Unshilded-未形成)

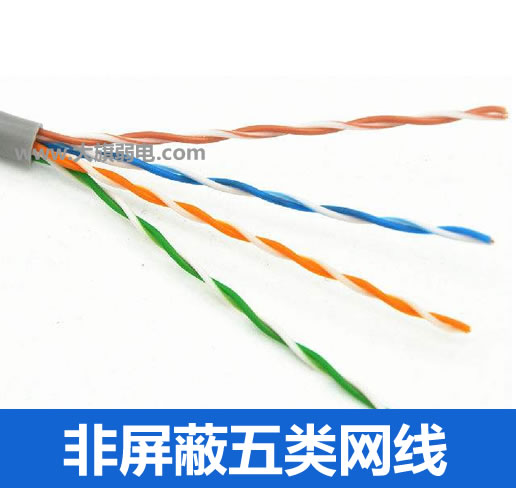

UTP无金属屏蔽材料,只有一层绝缘胶皮包裹,价格实惠性能优良低烟无卤;
STP是指每条线都有各自屏蔽层的屏蔽双绞线
FTP是采用整体屏蔽的屏蔽双绞线

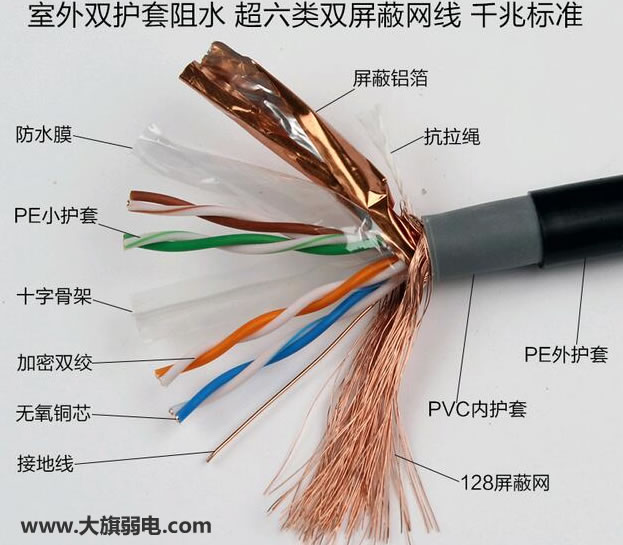

F/UTP双绞线在8芯双绞线外层包裹了一层铝箔。即在8根芯线外、护套内有一层铝箔,在铝箔的导电面上铺设了一根接地导线
U/FTP线对屏蔽双绞线的屏蔽层同样由铝箔和接地导线组成,分别包裹4个线对主要用于六类屏蔽双绞线,也可以用于超5类屏蔽双绞线
SF/UTP屏蔽双绞线的总屏蔽层为铝箔+铜丝网,属于双层屏蔽双绞线的一种,它不需要接地导线作为引流线
F2/UTP屏蔽双绞线的总屏蔽层为两层导电层相对的铝箔层,属于双层屏蔽双绞线的一种。它的接地线位于两层导电层之间F2/UTP在线对上没有独立的屏蔽层,因此属于只有总屏蔽层的屏蔽双绞线

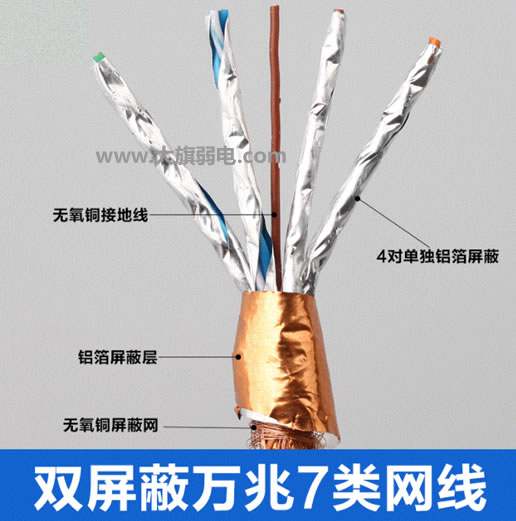

S/FTP屏蔽双绞线属于双层屏蔽双绞线,具有丝网编织总屏蔽层以及线对铝箔屏蔽,被认为是屏蔽效果专业的双绞线屏蔽结构。它通常应用于七类或超七类屏蔽双绞线的线缆产品,也可用于超六类屏蔽双绞线。


HSYVP带屏蔽数字通信用水平对绞电缆.即带屏蔽的网络线HS:数字通信用水平对绞电缆,Y:绝缘材料为,实心聚烯烃(PE,PP)v:护套材料为,聚氯乙烯(PVC)P:总屏蔽.HSYV-5E、CAT5E是同一种线HSYVP-5E是屏蔽超五类线
4UTPcat5e网络线,4对非屏蔽超五类线UTP CAT.5e

4prUTP CAT5E 4pr表示4对UTP表示非屏蔽(STP表示屏蔽)CAT5E表示超5类(CAT6表示六类)
目前五种网线CAT5 CAT5E CAT6 CAT6A CAT7其中最高CAT7A(单独线对铝箔屏蔽外加公共编织网屏蔽层外加接地线)

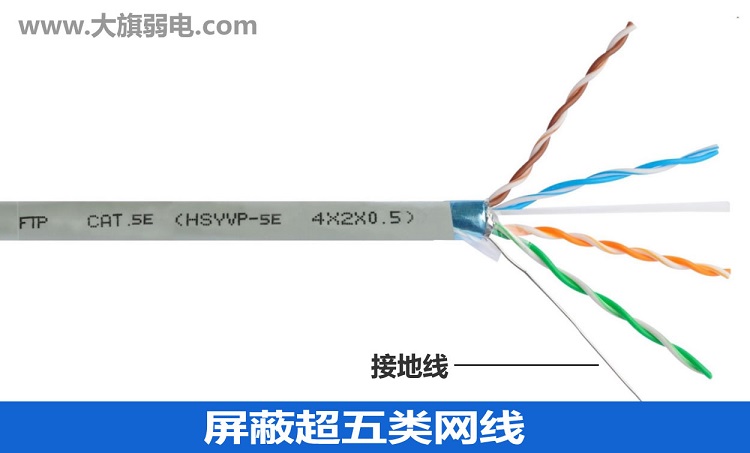

网线上的刻印FTP CAT.5E(HSYVP-5E 2*2*0.5)外层屏蔽带接地超五类线每根铜丝线径0.5RVS(2*1.0)+UTP-cat5e
双股软线缆1.0线径+超五类非屏蔽UTP非屏蔽CAT5E超五类CAT5五类
RVB平行多股软线,两根芯线是平行包在护套中的;
RVS对绞多股软线,就是将RVB的软芯撕开,对绞,一般用为电话线、音响线(扩音线);(2*1.0)成品外径(宽度×厚度)/mm;
两芯1.0软线缆加超五类非屏蔽网线

线路敷设方式标注
穿焊接钢管敷设:SC 穿电线管敷设:MT
穿硬塑料管敷设:PC 穿阻燃半硬聚氯乙烯管敷设:FPC
电缆桥架敷设:CT 金属线槽敷设:MR
塑料线槽敷设:PR 用钢索敷设:M
穿聚氯乙烯塑料波纹电线管敷设:KPC
穿金属软管敷设:CP 直接埋设:DB
电缆沟敷设:TC 混凝土排管敷设:CE
导线敷设部位的标注
沿或跨梁(屋架)敷设:AB SR:沿钢索敷设
RC:镀锌钢管 1、SC:焊接钢管中含Ni时在酸性环境中耐蚀性强,在含有硫酸或者盐酸的环境中,丁字焊接钢管中Ni的含量越高则耐蚀性越强。 2、RC:镀锌钢管 表面有热浸镀或电镀锌层的焊接钢管。镀锌可增加钢管的抗腐蚀能力,延长使用寿命。 AL-B(地下室照明配电箱) AL(照明配电箱) ALE(应急照明配电箱) AT-DT(电梯控制箱) AP(动力配电箱) AC(控制箱) DD(户内弱电箱) SE (金属软管) CC:暗敷设在顶棚内。 FC:暗敷设在地面内。 在管线敷设中,常用线路敷设方式: SR:沿钢线槽敷设; BE:沿屋架或跨屋架敷设; CLE:沿柱或跨柱敷设; WE:沿墙面敷设; CE:沿天棚面或顶棚面敷设; ACE:在能进入人的吊顶内敷设 ; BC:暗敷设在梁内 ; CLC:暗敷设在柱内; WC:暗敷设在墙内 ; CC:暗敷设在顶棚内; ACC:暗敷设在不能进入的顶棚内 ; FC:暗敷设在地面内; SCE:吊顶内敷设,要穿金属管 。 WR(HD=0.5M)弱电箱安装高度距地0.5米 高压开关柜AH 高压计量柜AM 高压配电柜AA 高压电容柜AJ 低压电力配电箱柜AP 低压照明配电箱柜AL 应急电力配电箱柜APE 应急照明配电箱柜ALE 低压负荷开关箱柜AF 低压电容补偿柜ACC或ACP 直流配电箱柜AD 操作信号箱柜AS 控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱AFC 设备监控器箱ABC 住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄)B项(绿)C项(红) KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位 线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 ⑦线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 ③线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 ④照明灯具安装方式代号 D——吸顶式 L——链吊式 G———管吊式 B——壁装式 R———嵌入式 BR———墙壁内安装 (4)设备标注方法’ ⑦配电线路的标注方法 a——b(c×d)e——f其中:a--回路编号 b--导线型号 c--导线根数 d--导线截面 e--敷设方式及穿管管径 f--敷设部位 表示2根导线 表示3根导线 表示n根导线 ⑦照明灯具标注方法 一般标注方法: 灯具吸顶安装标注方法: 其中:a--灯数 b--型号或编号 c--每盏照明灯具的灯泡个数 d--灯泡容量,W e--灯泡安装高度,m f--安装方式 L--光源种类,白炽灯或荧光灯


KBG镀锌钢管 用扣压钳子将管道和管件压出小坑,紧密连接,每根4米,每米价格4元-8元,管壁厚度,Φ16、Φ20mm的为1.0mm,Φ25、Φ32、Φ40mm的为1.2mm
JDG镀锌钢管 连接靠管件顶丝顶紧管道,达到紧密连接,每根4米,每米价格3元-7元,管分为两型,标准型Φ20、Φ25、Φ32、Φ40mm的均为1.6mm,普通型Φ16、Φ20、Φ25mm,管壁厚度为1.2mm
SC焊接钢管 属于设计院的主观行为,与实际不符,毛刺太多不适合穿网线等弱电线缆,应使用质优价廉的PVC20穿线管,弱电行业急需规范拯救。


ZBN-RVS-2*1.5/2SC20
ZB是指阻燃B级,N-耐火型。也就是说导体上应绕包云母带。消防报警线多用于消防火灾自动报警系统的探测器线路双白芯用于直接接灯头线;红蓝芯用于消防、报警等;红白芯用于广播、电话线;红黑芯用于广播线
RVS电线全称铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线,俗称“花线”,现阶段此种线材多用于消防系统,也叫“消防线”
ZR-RVS 2×1.5 普遍存在消防图纸里 用来接消防报警器和广播喇叭等
ZR阻燃
字母S代表双绞线
字母R代表软线
字母V代表聚氯乙烯(绝缘体)
这种线多用于消防火灾自动报警系统的探测器线路


WDZAN-YJY5x6 CT/SC25
W:无卤;D:低烟;ZA:阻燃A级;N:耐火。YJ交联聚乙烯绝缘Y聚烯烃护套5x6是5芯6平方电缆电缆走线方式,CT是桥架SC是穿焊接钢管25是管径
RVVP4*16/0.15 即“4(芯)乘0.3(平方毫米)屏蔽(聚氯乙烯)护套软线,其中每个字母的含义如下:
多线芯软线(型号中第1位字母,R),聚氯乙烯绝缘(型号中第2位字母,V),聚氯乙烯护套(型号中第3位字母,V),铜软线或镀锡软铜线编织屏蔽(型号中第4位字母,P),带绝缘层的线芯数4芯(型号中第5位字母,4),缘层内的导体线芯数16芯(型号中第7、8位字母,16),缘层内的导体线芯直径0.15mm(型号中第10~13位字母,0.15)。
这个型号完整的应该标为RVVP4*0.3 16/0.15,定额“建筑智能化系统设备安装工程”12-126或12-132
RVV2*16/0.15即“2(芯)乘0.3(平方毫米)(聚氯乙烯)护套软线”,定额“建筑智能化系统设备安装工程”12-96或12-103
RVS2*1.5即“2(芯)乘1.5(平方毫米)(聚氯乙烯)护套双绞软线”,型号中第3位字母S表示双绞/多绞。定额“建筑智能化系统设备安装工程”12-1或12-6

HSYV-5ECAT-5E这两种网线有什么区别
HSYV(双绞线)-5E是超五类网线的意思

LIU汇聚层光纤配线架
SW网络交换器ODF光纤配线架或光纤配线柜
SVR网络服务器BD建筑物配线架FD楼层配线架

一类网线是标准中原始的非屏蔽双绞线,用于电话语音传输,
二类网线是非屏蔽的双绞线,传输速率是4m/s,主要用于旧的令牌网,
三类网线传输速度到10m/s,
四类网线传输速度大16m/s,
五类网线传输速度是100m/s,
六类网线传输速度是1000m/s,

YJV22 YJLV22 YJV23 YJLV23
指交联聚乙烯绝缘聚氯乙烯/聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用
护套及绝缘层材质。
常见类型:
VV(VLV)聚氯乙烯绝缘聚氯乙烯护套电力电缆
VY(VLY)聚氯乙烯绝缘聚乙烯护套电力电缆
YJV(YJLV)交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJY(YJLY)交联聚乙烯绝缘聚乙烯护套电力电缆
括号中L代表铝芯电缆
脚标22代表钢带铠装缘聚氯乙烯护套
脚标23代表钢带铠装缘聚氯烯护套
脚标32代表细钢丝铠装缘聚氯乙烯护套
脚标33代表细钢丝装缘聚氯烯护套
脚标42代表粗钢丝铠装缘聚氯乙烯护套
脚标43代表粗钢丝装缘聚氯烯护套VV(VLV)类电缆导体运行最高额定温度为摄氏70度,短路时(持续时间小于5秒)最高温度不超过摄氏160度。
ZR-BV-3X10/MR,PC32/SCE,WC
采用3根截面为10平方毫米的阻燃铜芯聚氯乙烯绝缘导线,在金属线槽内(即MR)敷设,出线槽后穿32管径的重型阻燃塑料管(即PC32)在吊顶内(即SCE)敷设或在墙内(即WC)暗敷


SYV电缆全称实心聚乙烯绝缘射频同轴电缆,同轴电缆中的一种,属于闭路电视监控线缆,2012年后逐步淘汰,目前大多使用网线代替,网线支持水晶头交换机模式,网络管理方便优于同轴电缆的闭路传输模式,有广州厂家研发出了超远距离传输的同轴电缆设备也是回光返照。
因SYV线缆接头BNC头很容易出现虚接造成监控卡顿,其也属于模拟信号达不到高清监控需求,目前主流监控为网络交换机形式的数字监控系统为主。
SYV-75-5:SYV代表视频线,75代表阻抗为75欧姆,-5代表线材的粗细。
SYV 75-5-1(A、B、C)
SYWV75-5 SYWV-75-7是射频线,主要用于有线电视信号和vcd和录像机的射频信号传输,SYWV 的屏蔽性能没有SYV 的好,SYV 用抗氧化铜做屏蔽网、SYWV 用镀锡铜做屏蔽网、编织网一般为铝镁合金丝,也有铜网,一般为64编和96编,也有120编,大都用于有线电视信号远距离传输,-7 传输距离标称700米。
S:射频Y:聚乙烯绝缘V:聚氯乙烯护套A:64编B:96编C:128编
75:75欧姆5:线径为5MM 1:代表单芯
SYV电缆的作用:监控中常用的视频线主要是SYV75-3和SYV75-5两种.如果要传输视频信号在200米内可以用SYV75-3,如果在350米范围内就可以用SYV75-5.
SYV电缆的使用环境:设备的支架连线,闭路电视(CCTV),共用天线系统(MATV)以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是75欧姆,这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在77欧姆。在低功率应用中,材料及设计决定了电缆的最优阻抗为75欧姆。


RJ-45接口
RJ-45接口是以太网最为常用的接口,RJ-45是一个常用名称,指的是由IEC(60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
RS-232接口
RS-232-C接口(又称EIA RS-232-C)点对点接口,一般显示器的COM口和交换机调试口这种口,是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”。该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。
RS-485
又名TIA-485-A,ANSI/TIA/EIA-485或TIA/EIA-485,RS485有两线制和四线制两种接线,四线制只能实现点对点的通信方式,现很少采用,现在多采用的是两线制接线方式,这种接线方式为总线式拓扑结构,在同一总线上最多可以挂接32个节点在RS485通信网络中一般采用的是主从通信方式,即一个主机带多个从机。很多情况下,连接RS-485通信链路时只是简单地用一对双绞线将各个接口的“A”、“B”端连接起来,而忽略了信号地的连接,这种连接方法在许多场合是能正常工作的,但却埋下了很大的隐患,原因1是共模干扰
RJ-11接口
RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司(Western Electric)开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW,这里的x表示“活性”,触点或者打线针。例如,WE6W有全部6个触点,编号1到6,WE4W界面只使用4针,最外面的两个触点(1和6)不用,WE2W只使用中间两针(即电话线接口用)1236芯为网线其他芯备用。


568B 水晶头线序 -主流线序
线序 白橙 橙 白绿 蓝 白蓝 绿 棕白 棕 通用线序摄像机电脑互联交换机互联
以反面看顺序也就是无水晶头脚的一面
568A --非主流,已淘汰
线序绿白——1,绿——2,橙白——3,蓝——4,蓝白——5,橙——6,棕白——7,棕——8不常用老式直连线路


标准应该是秉承了未被认证的电话标准,即保留了正中间(4-5)位置给电话使用。早期电话使用蓝色和绿色线,绿色为扩展备用。因为在网络中,单一线路采用单工通信,因此网络必须用两条线路来完成双向通讯,即绿色线对(1-2)为发送TX,新加入的橙色线对(3-6)为接收RX,另增加棕色线对(7-8)为备用线路,从而构成8芯4对的568A线缆标准。由于一对线只完成单一方向传输,因此一个设备的“发送”端必须与另一设备的“接收”端相连,才能正常通讯。568B标准定义了与568A相反的线序(注意:保留(4-5)和备用(7-8)线序不变),正好满足TX—〉RX和RX〈—TX的需求,也就产生了交叉线的概念。为了简化施工工序,规定:非终端设备采用接口第一线对为RX(1-2),第二线对为TX(3-6)。因此,计算机类终端设备在和交换机类非终端设备连接时应使用直连线,即线缆两端同时用568A标准(或使用568B)。口诀:同类设备交叉;异类设备直连。568A淡出的两个原因:1.568B的颜色定义正好符合“由浅至深”的自然属性,便于记忆;2.接口部件已经逐步实现Tx、Rx自动识别功能,使得交叉线已无实际需求。1236作为水晶头剩余4芯可做电话线POE线路中8芯全部都用。


强电计算方法
电器的总功率算出来:  一般要考虑的有:

我国的居民用电压一般是220V:
1平方毫米的线电流=7A(安),承载功率=电流7*220V=1540瓦
1.5平方毫米的线电流=10A(安),承载功率=电流10A*220V=2200瓦
2.5平方毫米的线电流=16A(安),承载功率=电流16A*220V=3520瓦
4 平方毫米的线电流=25A(安), 承载功率=电流25A*220V=5500瓦
6 平方毫米的线电流=32A(安), 承载功率=电流32A*220V=7064 瓦

(1)客厅用电器音响大约150W,电视200-300W,茶具消毒和烧水用电磁炉500-1000W,客厅空调3匹的大约在3000W左右。客厅大灯(要是水晶灯一般配白炽灯一个40W一般在30个左右*40W=1200W左右)要是还有吊顶在加上筒灯一般在(8-12个)*(7-9W)=100W左右,要是还有隐型灯(T5灯)大约要300-500W,这样客厅的总功率大约在6000W

(2)厨房:消毒柜3000W,冰箱300-500W,微波炉700-1200W,电饭锅800-1200W,电磁炉3000W左右,电煲锅1000W左右,油烟机100-200W,要是还有洗碗机的话大约还要加上3000-4000W,要是单独给洗菜盆配小厨宝的话还要加1000-1500W,哪么厨房的总功率在10000-15000W.

 (3)卫生间热水器一台就要1500W,要是带速热的要在加上1500W,要是用及热式的至少考虑5000-7000W。

 (4)四个房间的空调用一匹或1.5匹的加起来也要4000-5000W。房间的灯所用功率倒是不大500W应该够了。

 (5)餐厅的灯一般也会在1000W左右。还有就是冬天要用的电火锅大约也要1000-1500W。

(6)要是阳台洗衣池用热水单独配一热水器的话也要1000-1500W。  综上所述:大慨要考虑的用电功率在40-50KW(这是考虑了全部电器的功率),当然要所有电器同时使用的可能是不多的。但是厨房的电器同时使用的可能是很有可能的。至少也要考虑20KW-25KW的同时使用功率,按选线规则每KW用1平方毫米的线,哪总进线就是用25平方毫米的线。厨房用10平方毫米的线,客厅空调用4平方毫米的线。卫生间热水器用4-6平方毫米的线。其余房间的空调用2.5平方的线。客厅和餐厅的灯线用2.5平方的线,这些线必须独立走线。各房间的插座线可用2.5的线可2间用一路或单独用一路。

弱电设计:关于强电,以13层办公楼为例,每层都有弱电间,没每个电间都有机柜,每个机柜有5台交换机左右,功功率也就是300W以内,设计每楼层2.5平方纯铜线缆RVV2*2.5

电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?
强电电线型号标识网上最全没有之一
B系列归类属于布电线,所以开头用B,电压:300/500V
V就是PVC聚氯乙烯,也就是(塑料)
L就是铝芯的代码
R就是(软)的意思,要做到软,就是增加导体根数
BV铜芯聚氯乙烯绝缘电线
BLV铝芯聚氯乙烯绝缘电线
BVR铜芯聚氯乙烯绝缘软电线
以上电线结构:导体+绝缘
拿2.5mm2为例:
BV是1根直径1.78mm和7根0.68两种
BLV是1根直径1.78mm
BVR是19根直径0.41mm
RV铜芯聚氯乙烯绝缘连接软电线
它比BVR更软,还是2.5是49根0.25mm铜丝
RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线
比RV多了一层塑料护套
另外:我们最常用的“护套线”
BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
就是2根BV线,在+一层白色的护套
规格型号名称使用范围
VV VLV聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。
VY VLY聚乙烯护套电力电缆
VV22 VLV22 VV23 VLV23聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。
烯护套钢带铠装电力电缆
VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43聚氯乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆
YJV YJLV交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。
YJY YJLY聚乙烯护套电力电缆
YJV22 YJLV22 YJV23 YJLV23交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。
聚乙烯护套钢带铠装电力电缆
YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43交联聚乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆
KVV KVVR聚氯乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下。
KVY KVYR聚乙烯护套控制电缆
KVV22 KVV23聚氯乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用。
聚乙烯护套钢带铠装控制电缆
KVVP KVVP2 KVVRP聚氯乙烯绝缘聚氯乙烯护套铜带敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力。
铜丝编织屏蔽控制电缆
KYJV KYJVR KYJY KYJYR交联聚乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下。
聚乙烯护套控制电缆
KYJV22 KYJV23交联聚乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下,电缆能承受机械外力作用。
聚乙烯护套钢带铠装控制电缆
KYJVP KYJYP2 KYJYRP交联聚乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下,电缆具有防干扰能力。
聚乙烯护套铜带
铜丝编织屏蔽控制电缆
JKV JKLV聚氯乙烯用于架空电力传输等场所。
JKY JKLY聚乙烯
JKYJ JKLYJ交联聚乙烯绝缘架空电缆
JKTRYJ软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线。
JKLYJ/Q交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所。
JKLGYJ JKLGYJ/Q钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所,并能承受相当的拉力。
LJ LGJ铝绞线及钢芯铝绞线用于架空固定敷设。
-=特种电缆=-
ZR-X阻燃电缆敷设在对阻燃有要求的场所,GZR电缆敷设在阻燃要求特别高的场所。
GZR-X隔氧层阻燃电缆
WDZR-X低烟无卤阻燃电缆敷设在对低烟无卤和阻燃有要求的场所,GWDZR电缆敷设在要求低烟无卤阻燃性能特别高的场所。
GWDZR-X隔氧层低烟无卤阻燃电缆
NH-X耐火电缆敷设在对耐火有要求的室内、隧道及管道中,GNH电缆除耐火外要求高阻燃的场所。
GNH-X隔氧层耐火电缆
WDNH-X低烟无卤耐火电缆敷设在有低烟无卤耐火要求的室内、隧道及管道中,GWDNH电缆除低烟无卤耐火特性要求外,对阻燃性能有更高要求的场所。
GWDNH-X隔氧层低烟无卤耐火电缆
FS-X防水电缆敷设在地下水位常年较高,对防水有较高要求的地区。
H-X耐寒电缆敷设在环境温度常年较低,对抗低温有较高要求的地区。
FYS-X环保型防白蚁、防鼠电缆用于白蚁和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆。
1、型号的含义
电气装备用电线电缆及电力电缆的型号主要由以下七部分组成:
有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下:
1)类别、用途代号
A-安装线B-绝缘线C-船用电缆
K-控制电缆N-农用电缆R-软线
U-矿用电缆Y-移动电缆JK-绝缘架空电缆
M-煤矿用
ZR-阻燃型NH-耐火型ZA-A级阻燃
ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型
2)导体代号
T—铜导线(略)L-铝芯
3)绝缘层代号
V—PVC塑料
PVC是聚氯乙烯材料的简称,是以聚氯乙烯树脂为主要原料,加入适量的抗老化剂、改性剂等,经混炼、压延、真空吸塑等工艺而成的材料。PVC材料具有轻质、隔热、保温、防潮、阻燃、施工简便等特点

YJV22铠装电力电缆、KVV控制电缆、YH电焊机电缆,YC与YZ橡套软电缆、ZC-YJV交联聚乙烯绝缘电力电缆及各种规格阻燃、 ZCN-YJV耐火电缆,WDZB-YJY低烟无卤电线电缆,RVVP屏蔽线,RVV护套线,BV家用电线,ZC-RVS双绞线,五类六类网线, SYWV75-5,75-7闭路线等 YJ—XLPE绝缘(交联聚乙烯)
XLPE是交联聚乙烯英文名称的缩写,聚乙烯是一种线性的分子结构,在高温下极易变形。交联聚乙烯过程使其变成一种网状结构。这种结构即使在高温下也一样具有很强的抗变形能力。
XLPE电缆料是一种含有机过氧化物的聚乙烯。这种过氧化物在高温高压及惰性气体环境下,与聚乙烯发生化学反应,使热塑性聚乙烯变成热固性(弹性体)的聚乙烯,即XLPE。
XLPE电缆有极佳的电气性能。介质损耗比纸绝缘和PVC绝缘都要小,XLPE电缆的电容也小。所以在没有有效星形接地系统中也可降低充电电流和接地故障电流。
极易敷设是XLPE电缆的又一个优点。XLPE电缆有一个较小的弯曲半径,它比其他同类电缆轻而且有较为简单的终端处理。由于XLPE电缆不含油,所以在敷设XLPE电缆时不用考虑路线,也不存在由于淌油而无法敷设的情况。
极佳的抗老化特性及超强的耐热变形决定了交联聚乙烯电缆在正常运行温度(90℃)、短时故障(130℃)及短路(250℃)条件下可允许大电流通过。
X—橡皮Y—聚乙烯料
聚乙烯英文名称:polyethylene,简称PE,是乙烯经聚合制得的一种热塑性树脂。在工业上,也包括乙烯与少量α-烯烃的共聚物。聚乙烯无臭,无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70~-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良
F—聚四氟乙烯
聚四氟乙烯(Polytetrafluoroethene,一般称作“不粘涂层”或“易洁镬物料”;是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。这种材料具有抗酸抗碱、抗各种有机溶剂的特点,几乎不溶于所有的溶剂。同时,聚四氟乙烯具有耐高温的特点,它的摩擦系数极低,所以可作润滑作用之余,亦成为了易洁镬和水管内层的理想涂料。
4)护层代号
V-PVC套Y-聚乙烯料
N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽
L-棉纱编织涂蜡克Q-铅包
5)特征代号
B-扁平型R-柔软
C-重型Q-轻型
G-高压H-电焊机用
S-双绞型
6)铠装层代号一根电缆从里到外的顺序是什么?(有内外绝缘。铠装)
铠装有在最外层的,也有在铠装外层还有护套的
当电缆承受较大力,有鼠害或者有屏蔽要求等,就要用到铠装层。一般有钢带铠装,粗钢丝和细钢丝铠装,外面由绝缘护套包裹着。
KVV电缆组成由:导线、绝缘层、保护层、铠、保护层
电缆外绝缘层的外面在加上一层金属或者其他物质(视电缆敷设的环境而定),从而保护电缆不会被外界的机械力破坏、被化学气体腐蚀等等,这一层就是铠装层
铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中,被加工成可弯曲的坚实组合体。
铠装电缆机械保护层可以加到任何结构的电缆上,以增加电缆的机械强度,提高防侵蚀能力,是为易受机械破坏及及易受侵蚀的地区而设计的电话电缆。可以采用任何一种方式敷设,更适用于岩石地区的直埋敷设。
补充:说的通俗些铠装电缆也就是地埋的电力电缆,动力线传输电能
电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命外
铠装的有一定的抗外力性能,还可以地防老鼠撕咬,不至于透过铠装造成电力传输问题,铠装的弯曲半径要大,铠装层可以接地,保护电缆
2—双钢带3—细圆钢丝
4—粗圆钢丝
7)外护层代号
1—纤维层2—PVC套
3—PE套
2、最常用的电气装备用电线电缆及电力电缆的型号示例
VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆
227IEC 01(BV)—简称BV,一般用途单芯硬导体无护套电缆
227IEC 02(RV)—简称RV,一般用途单芯软导体无护套电缆
227IEC 10(BVV)—简称BVV,轻型聚氯乙烯护套电缆
227IEC 52(RVV)—简称RVV,轻型聚氯乙烯护套软线
227IEC 53(RVV)—简称RVV,普通聚氯乙烯护套软线
BV—铜芯聚氯乙烯绝缘电线
BVR—铜芯聚氯乙烯绝缘软电缆
BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆
JKLYJ—交联聚乙烯绝缘架空电缆
YC、YCW—重型橡套软电缆
YZ、YZW—中型橡套软电缆
YQ、YQW—轻型橡套软电缆
YH—电焊机电缆
3、规格
规格又由额定电压、芯数及标称截面组成。
电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V;国标中电缆的U0/U的含义是:U0指电缆芯对绝缘屏蔽层的电压值,即电缆的主绝缘电压值,不能和相电压混淆;U指电缆使用的线电压值。也就是说相同电压等级的线路使用的电缆可能U0是不同的,一般是中性点接地系统的U0比不接地系统的U0低。耐压试验的时候是打U0的2—2.5倍。
中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6(10)KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。
电线电缆的芯数根据实际需要来定,一般电力电缆主要有1、2、3、4、5芯,电线主要也是1~5芯,控制电缆有1~61芯。
标称截面是指导体横截面的近似值。为了达到规定的直流电阻,方便记忆并且统一而规定的一个导体横截面附近的一个整数值。我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。这里要强调的是导体的标称截面不是导体的实际的横截面,导体实际的横截面许多比标称截面小,有几个比标称截面大。实际生产过程中,只要导体的直流电阻能达到规定的要求,就可以说这根电缆的截面是达标的。
4、标准编号
我们现在生产的电线电缆绝大部分国家或行业都有明确的标准规定的,主要的目的当然为使设计、使用统一。我这里主要介绍几个与我公司生产产品相关的电线电缆标准编号。
1)GB 5023-2008额定电压450/750V及以下聚氯乙烯绝缘电缆
2)JB 8734-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线
2)GB 5013-1997额定电压450/750V及以下橡皮绝缘电缆
3)GB/T 12706-2002额定电压1kV到35kV挤包绝缘电力电缆及附件
4)GB/T 9330-1988塑料绝缘控制电缆
5、举例说明
a)VV-0.6/1 3×150+1×70 GB/T 12706.2-2002
铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆,额定电压为0.6/1kv,3+1芯,主线芯的标称截面为150mm2,第四芯截面为70mm2。
b)BVVB-450/750V 2×1.5 JB 8734.2-1998
铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,额定电压为450/750v,2芯,导体的标称截面为1.5mm2。
c)YJLV22-8.7/10 3×120 GB/T 12706.3-2002
铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额定电压为8.7/10kv,3芯,主线芯的标称截面为120mm2。
kvvrp屏蔽控制电缆介绍:铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆,敷设在室内,电缆沟、管道等要求屏蔽的移动场合,多适用于信号干扰较大地区。
四、电缆主要材料
1、铜丝:
采用电解铜作为原料,经连铸连轧工艺制成的的铜线称为低氧铜线;经上引法制成的铜线称为无氧铜线。
低氧铜线含氧量为100~250ppm,含铜量为99.9~99.95%,导电率为100~101%。
无氧铜线含氧量为4~20ppm,含铜量为99.96~99.99%,导电率为102%。
铜的比重为8.9g/cm3。
2、铝线:
用作电线用的铝线都要进行退火软化过。用作电缆用的铝线一般不用软化。
电线电缆用的铝的电阻率要求达到0.028264Ω.mm2/m,铝的比重为2.703g/cm3。
3、聚氯乙烯(PVC):
聚氯乙烯塑料是以聚氯乙烯树脂为基础,加入各种配合剂混合而成的,如防老剂、抗氧剂、填料、光亮剂、阻燃剂等,其密度为1.38~1.46g/cm3左右。
聚氯乙烯材料的特点:
力学性能优越,耐化学腐蚀,不延燃,耐候性好,电绝缘性能好,容易加工等。
聚氯乙烯材料的缺点:

Q:一般3.5KW、7KW、11KW的充电桩安装用多少规格的线缆?
A:3.5KW的充电桩一般使用3*4平的电缆+管子,如超过30米,请用3*6平的电缆;7KW的桩使用3*6平的电缆;11KW的桩使用5*6平的电缆。 充电桩有单相与三相之分,不论双相还是单相,首先要折算至交流进线电流有多大。
(1)对于单相充电桩(交流充电桩)I=P/U
(2)对于三相充电桩(直流充电桩) I=P/(U*1.732) 这样算出电流后,根据电流大小选择电缆。 电缆选择可以参照相关手册或规程如:
(1)单相充电桩一般为7KW(交流充电桩) I=P/U=7000/220=32A 应使用4平方毫米的铜芯电缆。
(2)三相充电桩(直流桩)
15KW 电流23A 电缆4平方毫米
30KW 电流46A 电缆10平方毫米
60KW 电流92A 电缆25平方毫米
90KW 电流120A 电缆35平方毫米
所有充电桩都应有零线与地线。所以单相的要三芯电缆,三相的要用五芯电缆。 ①燃烧时有大量有毒的烟雾发出;
②热老化性能差。
聚氯乙烯有绝缘料与护套料之分。
4、聚乙烯(PE):
聚乙烯是由精制的乙烯聚合而成的,按密度可分为低密度聚乙烯(LDPE)、中密度聚乙烯(MDPE)、高密度聚乙烯(HDPE)。
低密度聚乙烯的密度一般为0.91~0.925g/cm3;中密度聚乙烯的密度一般为0.925~0.94g/cm3;高密度聚乙烯的密度一般为0.94~0.97g/cm3。
聚乙烯材料的优点:
①绝缘电阻和耐电压强度高;
②在较宽的频带范围内,介电常数ε和介质损耗角正切值tgδ小;
③富于可挠性,耐磨性能好;
④耐热老化性能、低温性能及耐化学稳定性好;
⑤耐水性能好,吸湿率低;
⑥用它制作的电缆质量轻,使用敷设方便。
聚乙烯材料的缺点:
①接触火焰时易燃烧;
②软化温度较低。
5、交联聚乙烯(XLPE):
现在电缆行业使用的主要有二种类型的交联聚乙烯。一种是以硅烷作交联剂的,叫硅烷交联料,主要应用在低压电线电缆的绝缘层上。另一种是以过氧化二异丙苯(DCP)作交联剂的交联聚乙烯料,其主要是由聚乙烯、交联剂和抗氧剂组成。主要应用在中、高压电缆的绝缘层上,对绝缘耐压等级越高,要求纯净度就越高。
DCP是一种过氧化物,温度越高,分解越快,其分解后就会催化聚乙烯起
交联反应。DCP在常温下也会分解,不过分解速度很慢,但加热到一定的温度(温度超过125℃时)会快速分解。
硅烷交联剂也有同样的性能,但它还需要有水来作助剂,才能起到完全的接枝反应。现在的硅烷交联聚乙烯市场上主要有二种类型,一种叫一步法,一种叫二步法(这种叫法与学术上的硅烷交联叫法不同)。一步法的绝缘料是交联剂与催化剂已预先混好,也有叫成共聚物法料;二步法料是分A料与B料,在生产前将A、B料拌匀。一步法的料贮藏时间很短,二步法的料主料与催化剂料分开,所以贮藏时间较长,但混合后的料必须要马上用掉。另外,硅烷交联料中还可以加入碳黑母料,起到耐气候作用,用在绝缘架空电缆系列产品中。
交联聚乙烯材料的优点:
电气性能比聚乙烯还优良;其机械性能比聚乙烯好,所以应用比聚乙烯广泛。软化温度比PVC高,电缆正常的运行温度能达到90℃。
缺点是加工困难,易燃烧。
五、工序中产品质量要求、常见问题及解决方法
公司各工序的产品质量要求、常见问题及解决方法在公司颁发的《各工序检验规程》、《各设备操作及安全规程》中有详细的规定。
作为各岗位的操作人员必须熟练掌握本操作岗位的相关知识。再通过在实践中积累经验,成为一名合格的操作员工。
2)常用测量工具
常用的测量外径和厚度的工具有千分尺、游标卡尺、投影仪;
常用的测量长度的工具有游标卡尺、圈尺、直尺、皮尺、机械计米器、电子计米器等;
常用测量温度的工具为温度计、热电偶测温仪等。
我公司常用的测量器具还有电子枰、万用表、真空压力表、设备上的气压表、电流表、电压表、转速表等。
3)基本测量方法
1.圆形导体尺寸测量
使用工具:外径千分尺或游标卡尺
测量步骤:
(1)圆形导体直径及f值测量
取1m左右的试样,将导线试样弄直,在垂直于试样轴线的同一截面上,
在相互垂直的方向上进行测量,可得D1和D2,这样的测量在试样的两端及中间共测量三处;得6个数据,取其平均值。
D平均=(D1+D2+…+D6)/6
(2)f值就是导体的不圆度,f值用同一截面上测量的最大读数与最小读数之差来定义。按上述测量结果取三个截面上测得的直径之差中的最大一个差值,作为f值。
2.绝缘厚度及护套厚度测量
使用工具:测量投影仪
测量步骤:
(1)制片;
(2)测出试片的最薄点,作为第一测量点;
(3)当试片为圆形时,沿试片圆周尽可能等距离地测量6点,如图4-1。
(4)当试片内表面是绞合线芯线痕时,各点上的厚度应按图4-2所示在线痕凹槽底部最薄处,沿试片圆周尽可能等距离测量6点。
(5)扇形线芯应按图4-3所示测量6点。
测量结果及计算
每个试样的平均厚度δ用试片各点测量值的算术平均值表示。
δ=(δ1+δ2+δ3+δ4+δ5+δ6)/6
这里要特别注意的是:所谓试样的绝缘厚度,即试样的平均厚度。在产品标准中,一般规定绝缘厚度不小于标准规定的绝缘厚度标称值,就是说,按上述方法测量的绝缘厚度的平均值不能小于标称值。不能把个别值中的最大值或最小值当作绝缘厚度。
平均值和最薄点是两个不同的指标,不能忽略其中任何一个,中有这两个指标同时满足标准要求,产品才算合格,任何一个指标达不到要求,都不能算合格。
以上说的是标准的测量方法,实际在生产过程中不用这样复杂。
操作工在实际测量时把绝缘或护套的皮剥开,用千分尺或游标卡测量一下最薄点及最厚点,再取平均厚度。在厚度做得较薄,判断比较困难时用上面方法进行最后判定。还有在线生产时也要经常测量,以确定生产过程中厚度也没有改变,这主要通过测量外径和缆芯直径计算得出,这种数据有时会误差太大,所以要以在下盘时或生产过程中剥皮,在横截面上测量的数据为准。
3.节距的测量
使用工具:卡尺或圈尺
测量步骤:
(1)用一张纸盖在导体上,再用铅笔在上面划出印子。或者直接在导体表面数根数。绞合的导体或绝缘线芯有几根就数几根,在纵向轴线上进行测量。

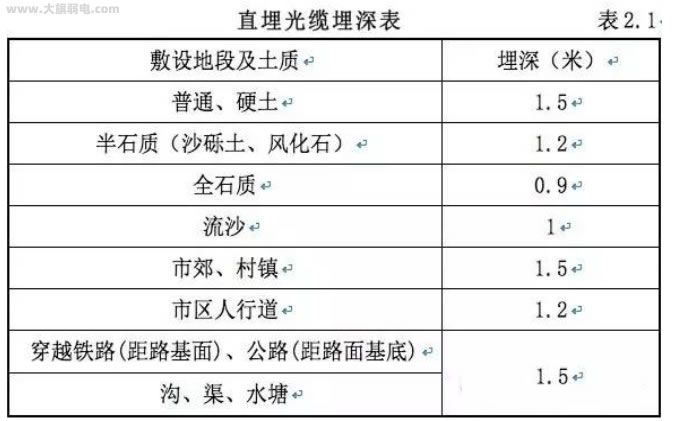

光缆符号标示
设计重点:光线设计包括两大类多模和单模
第一多模光模块便宜光纤和跳线都贵传输距离近一般适合500米以内传输
第二单模光模块贵光纤和跳线都便宜传输距离远一般适合10公里至200公里等远距离传输
1.光纤是如何工作的?
通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。玻璃丝实质上由两部分组成:核心直径为9到62.5µm,外覆直径为125µm的低折射率的玻璃材料。虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤,但这里提到的是最常见的那几种。光在光纤的芯层部分以“全内反射”方式进行传输,也就是指光线进入光纤的一端后,在芯层和包层界面之间来回反射,进而传输到光纤另一端。芯径为62.5µm,包层外径为125µm的光纤称为62.5/125µm光纤。
2.多模和单模的区别是什么?
多模:
几乎所有的多模光纤尺寸均为50/125µm或62.5/125µm,并且带宽(光纤的信息传输量)通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以发光二极管或激光器为光源。
单模:
单模光纤的尺寸为9-10/125µm,并且较之多模光纤具有无限量带宽和更低损耗的特性。而单模光端机多用于长距离传输,有时可达到150至200公里。采用LD或光谱线较窄的LED作为光源。
区别与联系:
单模光纤价格便宜,但单模设备较之同类的多模设备却昂贵很多。单模设备通常既可在单模光纤上运行,亦可在多模光纤上运行,而多模设备只限于在多模光纤上运行。
3.使用光缆时传输损耗如何?
这取决于传输光的波长以及所使用光纤的种类。
850nm波长用于多模光纤时:3.0分贝/公里
1310nm波长用于多模光纤时:1.0分贝/公里
1310nm波长用于单模光纤时:0.4分贝/公里
1550nm波长用于单模光纤时:0.2分贝/公里
光模块
1、何为GBIC?
GBIC是Giga Bitrate Interface Converter的缩写,是将千兆位电信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。GBIC是一种符合国际标准的可互换产品。采用GBIC接口设计的千兆位交换机由于互换灵活,在市场上占有较大的市场分额。
2、何为SFP?
SFP是SMALL FORM PLUGGABLE的缩写,可以简单的理解为GBIC的升级版本。SFP模块体积比GBIC模块减少一半,可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC一致。有些交换机厂商称SFP模块为小型化GBIC(MINI-GBIC)。SFP模块体积比GBIC模块减少一半,可以在相同的面板上配置多出一倍以上的端口数量。SFP模块的其他功能基本和GBIC相同。

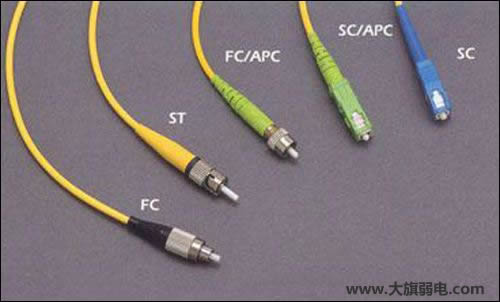

光纤接口
光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、LC、FC等几种类型。对于10Base-F连接来说,连接器通常是ST类型,另一端FC连的是光纤步线架。FC是Ferrule Connector的缩写,其外部加强方式是采用金属套,紧固方式为螺丝扣。ST接口通常用于10Base-F带防止回转的金属卡槽,SC接口通常用于100Base-FX和GBIC通常叫大方头,LC通常用于SFP光模块接口。
SFP封装
SFP光模块是一种小型可插拔光模块,目前最高数率可达155M/622M/1.25G/2.125G/4.25G/8G/10G,通常与LC跳线连接。
SFP光模块又包含了百兆SFP、千兆SFP、BIDI SFP、CWDM SFP和DWDM SFP,每一款光模块都经过了严格的兼容性测试,确保产品的可靠性、稳定性,全面兼容各品牌交换机等设备。
SFP+封装
SFP+光模块的外形和SFP光模块是一样的,只是支持的速率可以达到10G,常用于中短距离的传输。和XFP光模块相比,SFP+内部没有CDR模块,所以SFP+的体积和功耗都比XFP小。
QSFP+封装
QSFP+光模块是一种四通道小型可热插拔光模块,支持与MPO和LC光纤跳线连接,相比SFP+光模块尺寸更大。
X2、XENPAK封装
X2、XENPAK光模块多应用与万兆以太网,通常与SC跳线连接,X2光模块由XENPAK光模块的标准演变而来,由于XENPAK光模块安装到电路板上时需要在电路板上开槽,实现较复杂,无法实现高密度应用,X2光模块经过改进后体积只有XENPAK的一半左右,可以直接放到电路板上,因此适用于高密度的机架系统和PCI网卡应用。

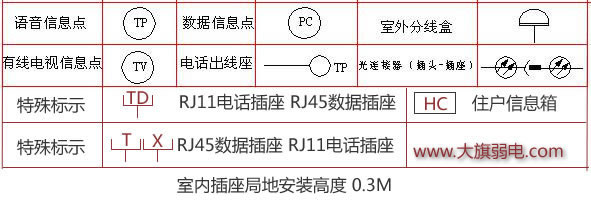

弱电符号术语解释 专业备注解释 弱电名称解释 线缆符号解释

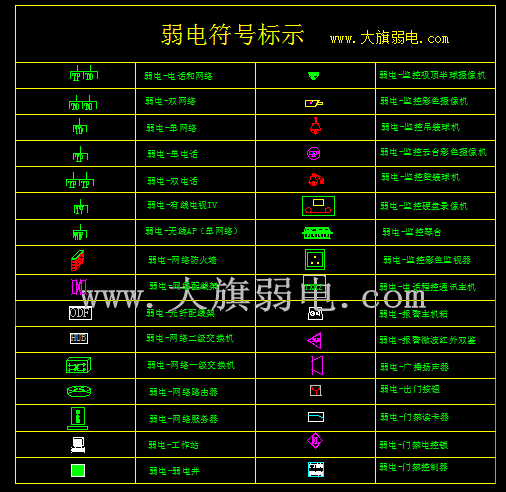

网线弱电符号 音箱线弱电符号 弱电线缆符号标识 弱电符号表示

弱电CAD图例下载地址 : www.daqiruodian.com.ys168.com

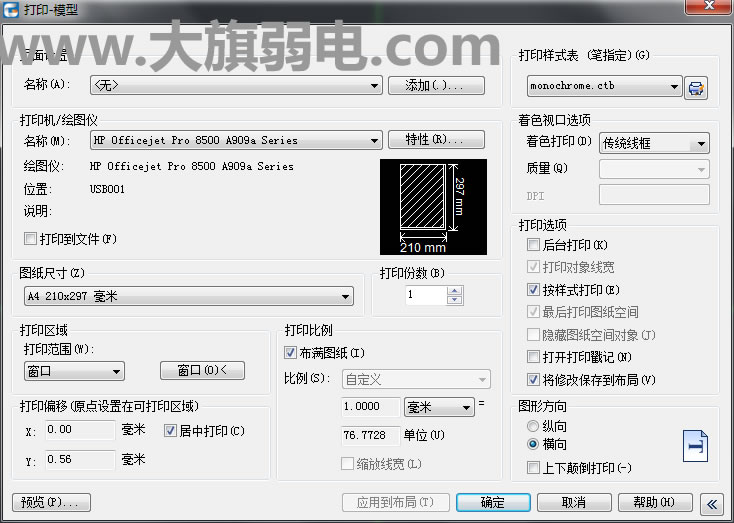

CAD图纸软件打印方法

CAD软件打印方法 Ctrl+P 键 选择窗口 选取所打印区域 选择图形方向为横向或者纵向

彩色打印机打印CAD图纸一定注意要使用monochrome.ctb 传统线框 按样式打印 布满图纸 否则彩色打印机打印CAD图纸出现彩色图纸而且不精确速度慢

黑白打印机也可按同样的照图例样式打印 此为最佳效果

管路公称直径

公称直径(也称公称口径、公称通径)---为了使管子、管件连接尺寸统一的一种叫法。其公称直径不是外径,也不是内径,而是近似普通钢管内径的一个名义尺寸。每一公称直径,对应一个外径,其内径数值随厚度不同而不同。公称直径最早的标识方法为Dg。后改为DN.单位是mm。
管路附件也用公称直径表示,意义同水煤气管(有缝管)。
例如:公称直径 水煤气管 无缝钢管(外径)

1英寸=8英分=25.4mm,4分=12.7mm=半寸,6分=19.05mm=3/4寸 告诉你,即不是内径,也不是外径,更不是公称直径,只不过大家习惯DN25称做1寸管

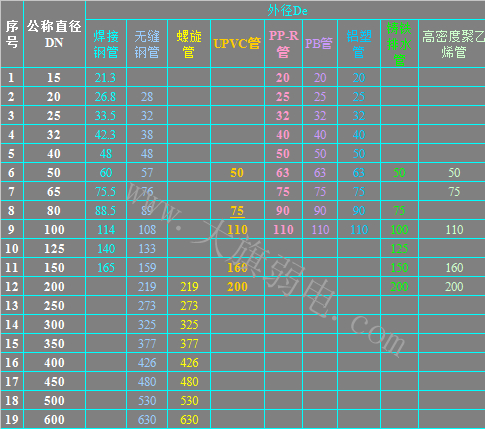

大旗弱电公称直径对照表



我公司所提供的CAD图例均为同业业界所认可图例,但国家相关更新相对落后,有纰漏地方还请同行斧正告知。

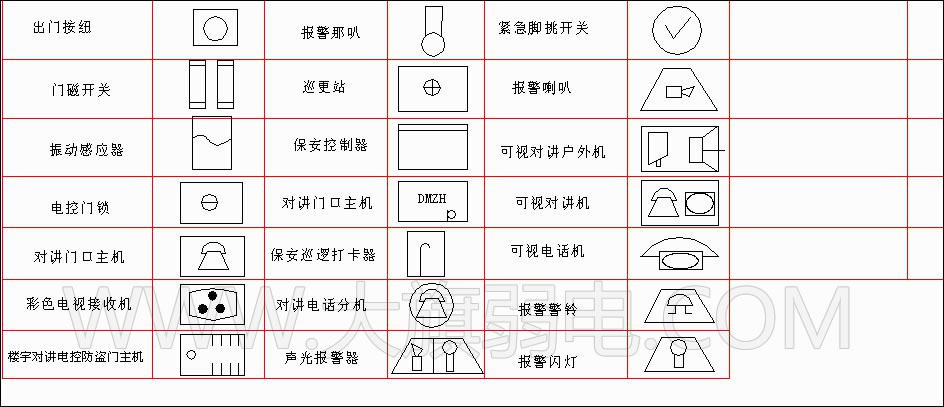

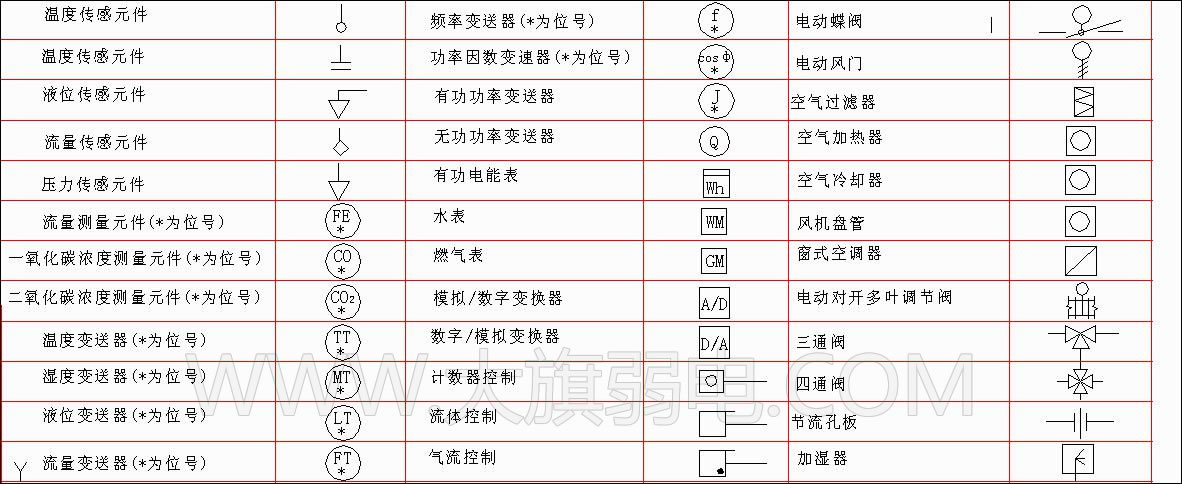

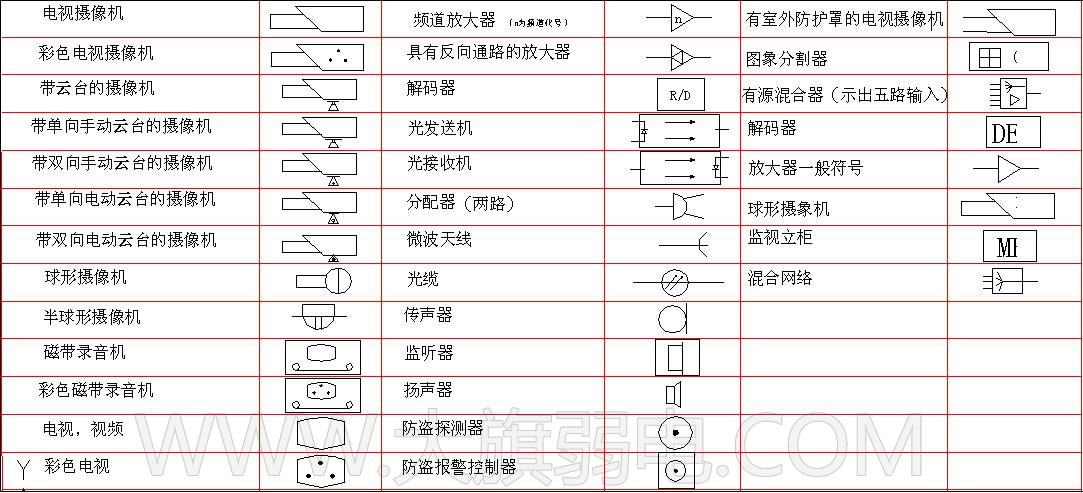

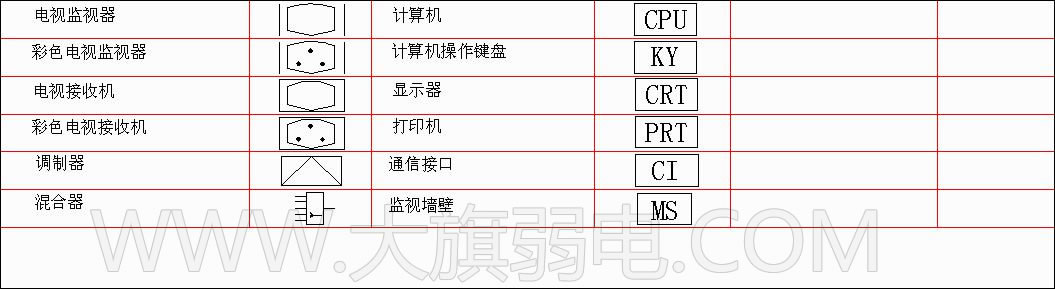

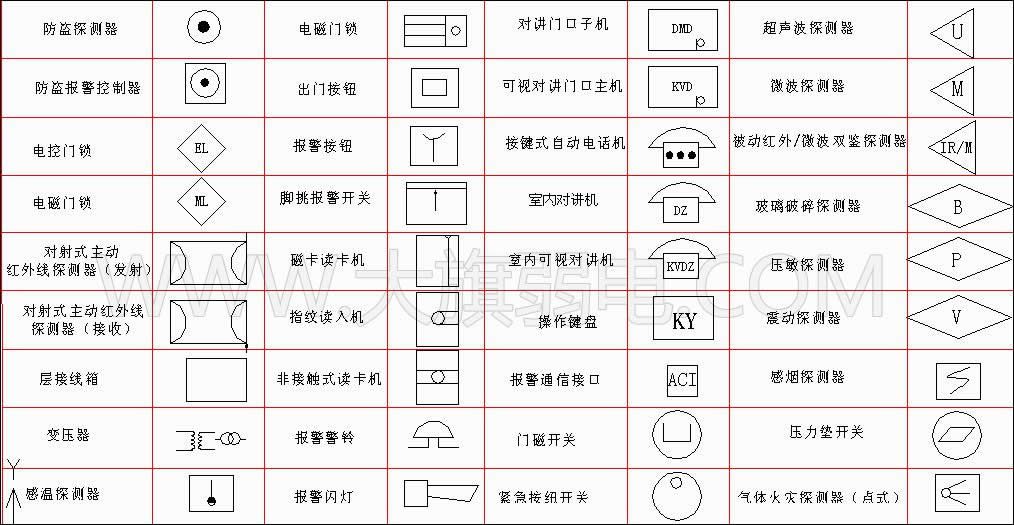

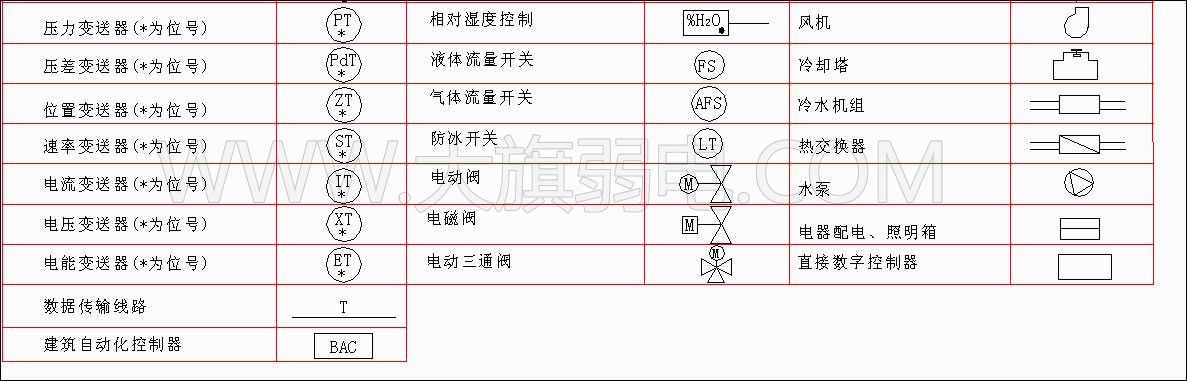

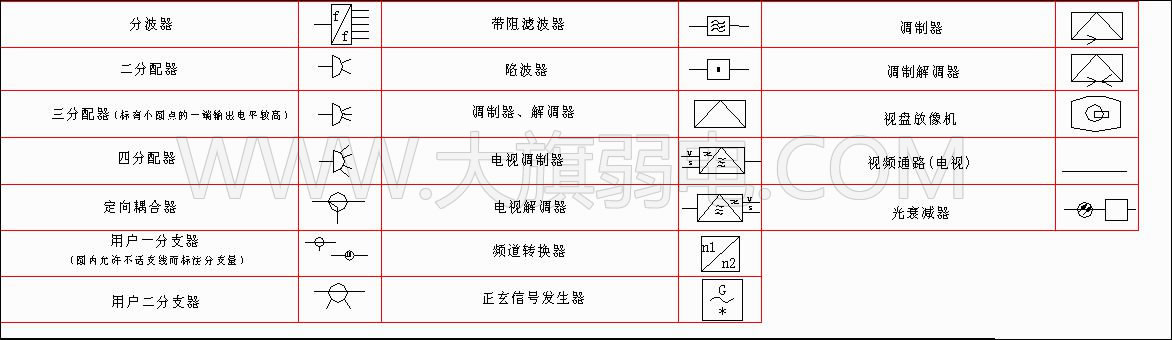

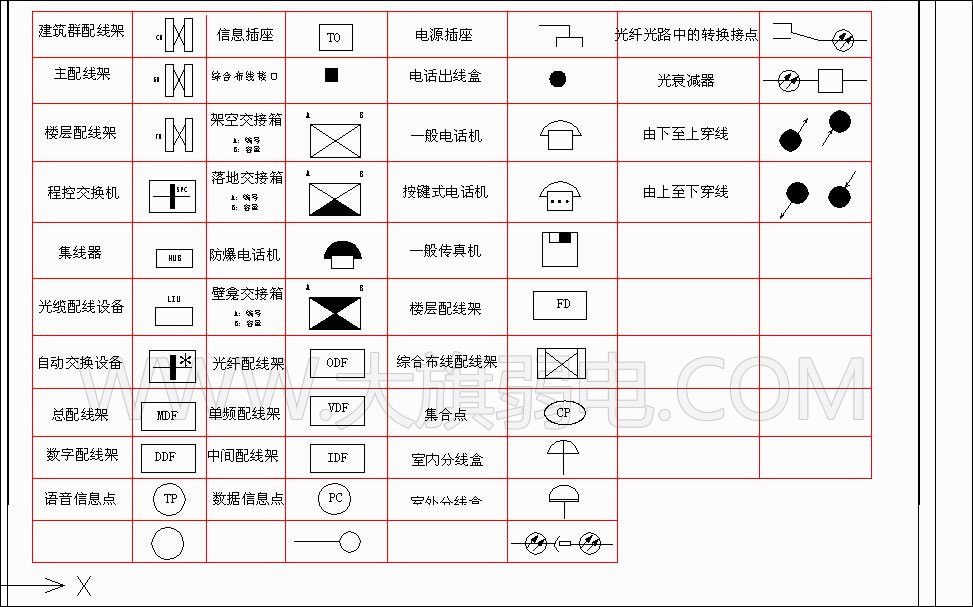

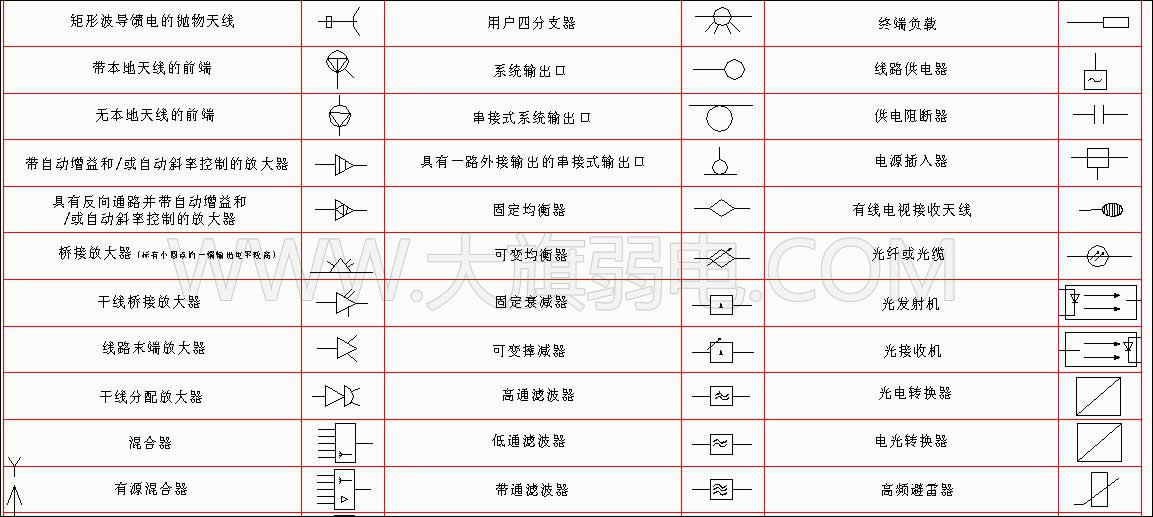

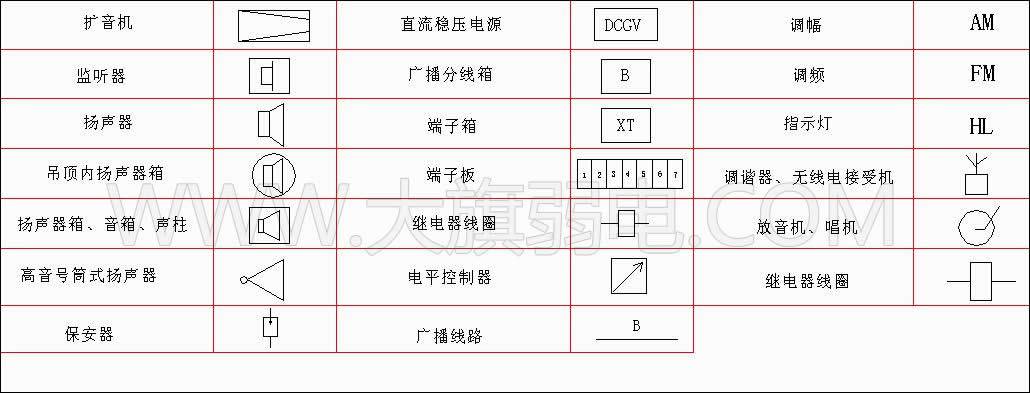

============以下为弱电标准图例===============



大旗弱电符号2019版本》 《智能化CAD弱电符号专业版本》弱电图纸符号解释 弱电符号含义 弱电符号图例 弱电图纸符号大全 弱电符号标示 大旗弱电符号 智能化图纸符号 弱电系统CAD符号 弱电CAD符号标示 智能化CAD符号 CAD弱电图纸符号 来源:www.大旗弱电.com



弱电CAD图例下载地址 : daqiruodian.com.ys168.com 官方下载地址





如有纰漏 敬请谅解 联系hebeichutian@qq.com提供您的宝贵意见
